Trous et encoches dans le verre
Quelques règles pour placer des trous et des encoches dans le verre !
Les dimensions et emplacements possibles des encoches se déterminent en appliquant les règles ci-dessous

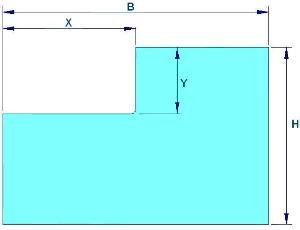

ENCOCHES D’ANGLE
La largeur X de l’encoche ne dépassera pas
1/3 de la largeur B du vitrage:
X ≤ B ÷ 3
La hauteur Y de l’encoche ne dépassera pas
1/3 de la hauteur H du vitrage:
Y ≤ H ÷ 3
L’encoche ne dépassera pas une largeur et une hauteur de 200 mm.
X ≤ 200 mm et Y ≤ 200 mm
Pour connaître les cotes minimales des encoches standard par rapport aux angles des vitrages, consultez-nous.
3 CAS SPÉCIAUX

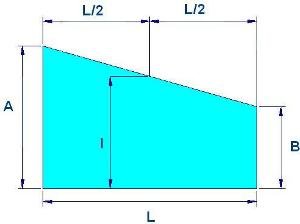

Les volumes trapézoïdaux
La largeur « moyenne » l = (A + B) ÷ 2
le rapport L ÷ l ne doit pas dépasser 8
L/l ≤ 8
et
B doit être au moins égal à 250 mm
B ≥ 250 mm
Pour les volumes à angle aigu (< 90°), appliquez les mêmes règles que pour les vitrages trapézoïdaux.

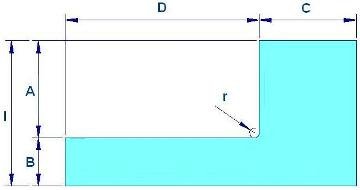

Les volumes décrochés
C est au moins égal à A
C ≥ A
Le rapport D ÷ B ne dépasse pas 8
D/B ≤ 8
Le rayon r est de 12 mm minimum
r ≥ 12 mm
B est au moins égal à 100 mm
B ≥ 100 mm
De plus :
- en 6 mm B ≥ 2/3 l
- en 8 mm B ≥ 1/2 l
- en 10 mm B ≥ 1/3 l
Les volumes avec trous de parole & passe-billets
Les règles suivantes sont à respecter :
Ø ≥ 60 mm
A ≥ Ø
B ≥ 1/2 Ø
C ≥ 2P
D/2 + C ≥ 1,2 Ø
r ≥ 11 mm
De plus
- en 6 mm : P + Ø ≤ 1/4 H
- en 8 à 12 mm : P + Ø ≤ 1/3 H
LE PERCEMENT DU VERRE
Les dimensions et emplacements possibles des trous se déterminent en appliquant les règles ci-dessous
Les diamètres Ø des trous
Le diamètre Ø d’un trou doit être au moins égal à l’épaisseur e du verre: Ø ≥e
De plus, par rapport à la largeur l du volume, le diamètre Ø (ou le cumul des diamètres Ø) doit être au plus égal à :
-1/4 de l pour un volume d’épaisseur 6 mm:
Ø ≤ 1/4 l
-1/3 de l pour un volume d’épaisseur 8, 10 mm et 12 mm: Ø ≤ 1/3 l
LES POSITIONS DES TROUS
Ø ≤ 40 mm

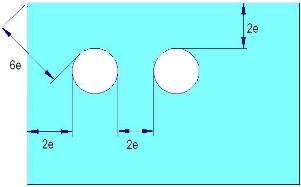

Si le diamètre Ø du trou est plus petit ou égal à 40 mm:
Vous devez respecter les distances minimales indiquées sur le croquis où e est l’épaisseur du verre.
Ø ≥ 40 mm

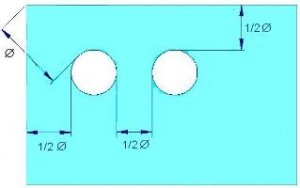

Si le diamètre Ø du trou est plus grand ou égal à 40 mm:
Vous devez respectez les distances minimales indiquées sur le croquis
LES TROUS DÉBOUCHÉS
Si on ne respecte pas les distances minimales indiquées sur les 2 croquis précédents, il devient nécessaire de relier le trou au bord du verre par un trait de scie.
Les trous reliés au bord par un trait de scie s’appellent trous débouchés, la distance d du bord inférieur du trou au bord du vitrage doit être au moins égale à 5mm, et au plus égale au double de l’épaisseur du verre , c’est à dire à 2 e :
5 mm ≤ d ≤ 2 e
e = épaisseur du vitrage
d = distance du bord du trou au bord du vitrage
LES TROUS RECTANGULAIRES OU CARRÉS
En fonction des dimensions A et B des côtés, et du rayon r du trou, vous devez respecter les distances minimales X et Y aux bords du vitrage telles que :
X ≥ A ÷ 2 et Y ≥ B ÷ 2
Et respecter les conditions suivantes pour les trous:
– un rayon r = 8 ou 11 mm
de plus :
– pour e = 6 mm : A ≤ L ÷ 4 et B ≤ l ÷ 4
– pour e = 8 mm : A ≤ L ÷ 3 et B ≤ l ÷ 3
(e= épaisseur du vitrage)
Tous les façonnages, trous et encoches doivent être réalisés avant la trempe.
